CHILP Series
专用NC车床经济型旋转顶尖

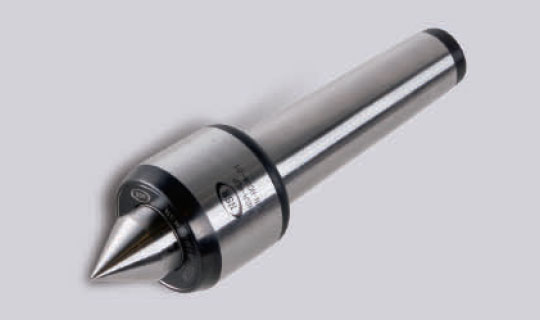

LP-Series
- CNC车床经济型顶尖
- 采用特殊油封，有效防止切削液和异物质进入
- 采用高精度三重轴承结构
- 跳动精度0.003以内

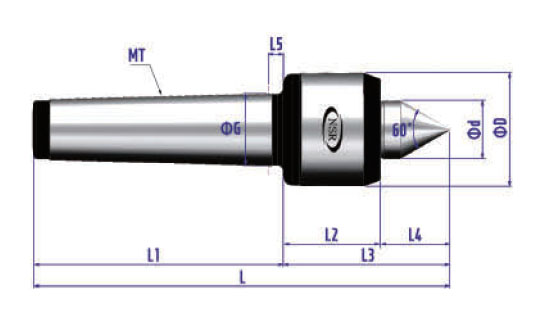

NSR-LP TYPE
- 顶尖头的热处理硬度为HRC58-62
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ||||||
| 1014004 | 4LP | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 500 | 5,000 | 0.003 |
| 1014005 | 5LP | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 800 | 3,800 | 0.003 |
NSR-LPC TYPE
- 顶尖头部镶入硬质合金，耐磨性显著提高
- 硬质合金硬度为HRA 90-91
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1014014 | 4LPC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014015 | 5LPC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 800 | 3,800 | 0.003 |

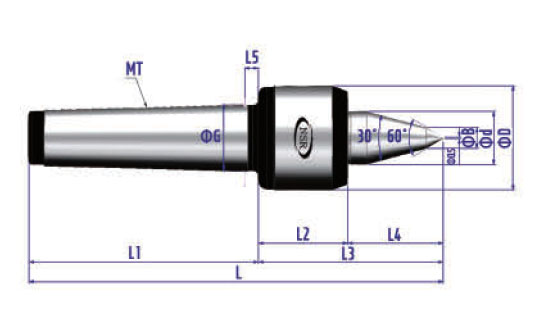

NSR-LPA TYPE
- 最大限度减少刀具干涉
- 顶尖头的热处理硬度为HRC 58-62
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦB | ||||||
| 1014024 | 4LPA | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014025 | 5LPA | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 500 | 3,800 | 0.003 |

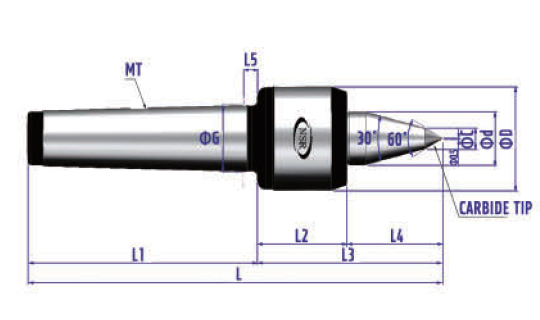

NSR-LPAC TYPE
- 最大限度减少刀具干涉
- 顶尖头部镶入硬质合金，耐磨性显著提髙
- 硬质合金硬度为HRA 90-91
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1014034 | 4LPAC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014035 | 4LPAC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 500 | 3,800 | 0.003 |

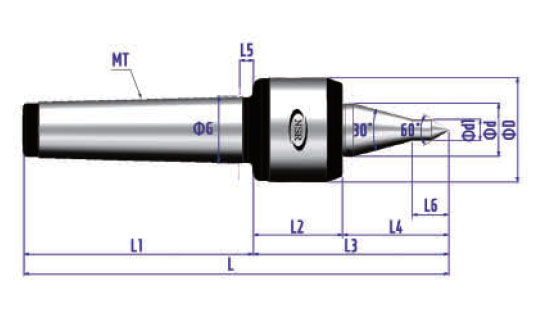

NSR-LPAL TYPE
- 最大限度减少刀具干涉
- 顶尖头的热处理硬度为HRC58-62
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | Φd1 | ||||||
| 1014044 | 4LPAL | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 17 | 10 | 500 | 5,000 | 0.003 |
| 1014045 | 5LPAL | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 18 | 12 | 500 | 3,800 | 0.003 |
NSR-LPALC TYPE
- 最大限度减少刀具干涉
- 顶尖头部镶入硬质合金，耐磨性显著提髙
- 硬质合金硬度为HRA 90-91
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | ΦC | ||||||
| 1001054 | 4LPALC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 17 | 10 | 500 | 5,000 | 0.003 |
| 1001055 | 5LPALC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 18 | 12 | 500 | 3,800 | 0.003 |
