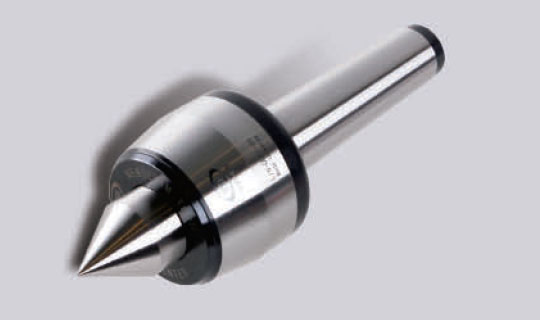

SN Series

NC车床旋转型顶尖

SN-Series

  • 采用特殊油封，有效防止切削液和粉尘进入
  • 采用高精度三重轴承结构，回转精度高，寿命长
  • 跳动公差为0.003mm以内

NSR-SN TYPE

  • 顶尖头的热处理硬度为HRC58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001002 2SN MT2 49 25 140 68 72 42 30 6 10 500 5,000 0.003
1001003 3SN MT3 49 25 157 85 72 42 30 6 10 500 5,000 0.003
1001004 4SN MT4 66 31.4 201 108 93 53 40 8 14 800 3,800 0.003
1001005 5SN MT5 83 40 251 136 115 65 50 8 18 2,000 3,000 0.003
1001006 6SN MT6 105 50 324 189 135 75 60 10 30 3,500 2,800 0.003

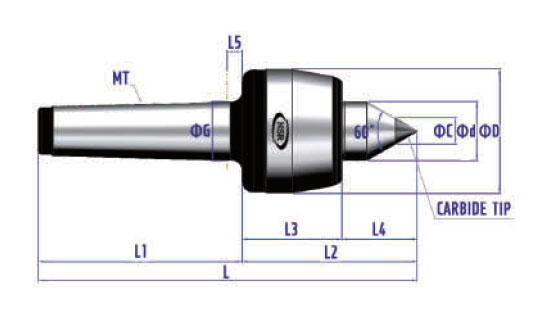

NSR-SNC TYPE

  • 顶尖头部镶入硬质合金，耐磨性显著提髙
  • 硬质合金硬度为HRA90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001012 2SNC MT2 49 25 140 68 72 42 30 6 10 500 5,000 0.003
1001013 3SNC MT3 49 25 157 85 72 42 30 6 10 500 5,000 0.003
1001014 4SNC MT4 66 31.4 201 108 93 53 40 8 14 800 3,800 0.003
1001015 5SNC MT5 83 40 251 136 115 65 50 8 18 2,000 3,000 0.003
1001016 6SNC MT6 105 50 324 189 135 75 60 10 30 3,500 2,800 0.003

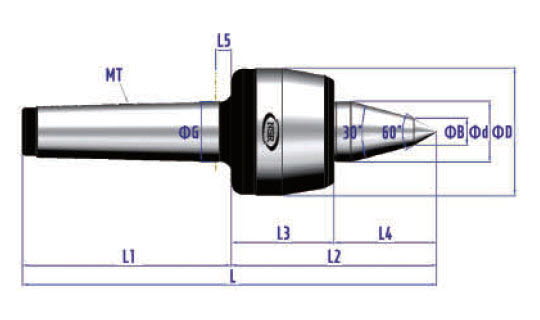

NSR-SNA TYPE

  • 顶尖头部采用两段锥度设计， 有效减少干涉
  • 顶尖头的热处理硬度为HRC58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦB
1001022 2SNA MT2 49 25 155 68 87 42 45 6 10 300 5,000 0.003
1001023 3SNA MT3 49 25 172 85 87 42 45 6 10 300 5,000 0.003
1001024 4SNA MT4 66 31.4 214 108 106 53 53 8 14 500 3,800 0.003
1001025 5SNA MT5 83 40 266 136 130 65 65 8 16 1,500 3,000 0.003
1001026 6SNA MT6 105 50 342 189 153 75 78 10 18 2,500 2,800 0.003

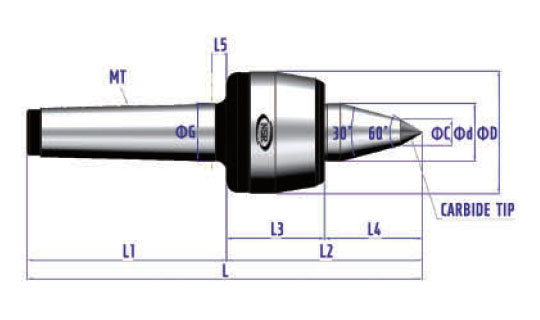

NSR-SNAC TYPE

  • 顶尖头部采用两段锥度设计，有效减少干涉
  • 顶尖头部镶入硬质合金，耐磨性显著提高
  • 硬质合金硬度为HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001032 2SNAC MT2 49 25 155 68 87 42 45 6 10 300 5,000 0.003
1001033 3SNAC MT3 49 25 172 85 87 42 45 6 10 300 5,000 0.003
1001034 4SNAC MT4 66 31.4 214 108 106 53 53 8 14 500 3,800 0.003
1001035 5SNAC MT5 83 40 266 136 130 65 65 8 16 1,500 3,000 0.003
1001036 6SNAC MT6 105 50 342 189 153 75 78 10 18 2,500 2,800 0.003

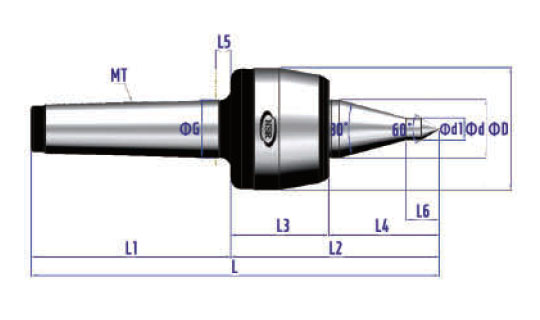

NSR-SNAL TYPE

  • 最大限度减少刀具干涉
  • 顶尖头的热处理硬度为HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 Φd1
1001042 2SNAL MT2 49 25 160 68 92 42 50 6 17 10 300 5,000 0.003
1001043 3SNAL MT3 49 25 177 85 92 42 50 6 17 10 300 5,000 0.003
1001044 4SNAL MT4 66 31.4 221 108 113 53 60 8 18 12 500 3,800 0.003
1001045 5SNAL MT5 83 40 276 136 140 65 75 8 17.5 12 1,500 3,000 0.003
1001046 6SNAL MT6 105 50 359 189 170 75 95 10 25 14 2,500 2,800 0.003

NSR-SNALC TYPE

  • 最大限度减少刀具干涉
  • 顶尖头部镶入硬质合金，耐磨性显著提高
  • 硬质合金硬度为HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 ΦC
1001052 2SNALC MT2 49 25 160 68 92 42 50 6 17 10 300 5,000 0.003
1001053 3SNALC MT3 49 25 177 85 92 42 50 6 17 10 300 5,000 0.003
1001054 4SNALC MT4 66 31.4 221 108 113 53 60 8 18 12 500 3,800 0.003
1001055 5SNALC MT5 83 40 276 136 140 65 75 8 17.5 12 1,500 3,000 0.003
1001056 6SNALC MT6 105 50 359 189 170 75 95 10 25 14 2,500 2,800 0.003
