KORLP Series
NC 공작기계용 저가형 회전센타

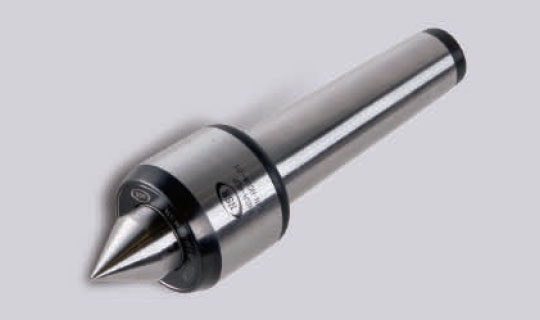

LP-Series
- CNC 선반용 저가형 센터
- 특수 OIL SEAL 채용 절삭유 및 이물질 침투 밪이
- 고정도 3중 베어링 구조
- RUN OUT 0.003㎜ 이내

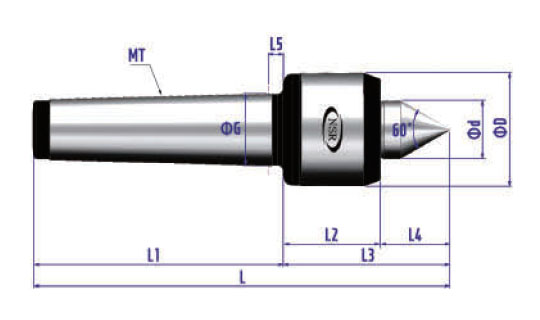

NSR-LP TYPE
- 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ||||||
| 1014004 | 4LP | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 500 | 5,000 | 0.003 |
| 1014005 | 5LP | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 800 | 3,800 | 0.003 |

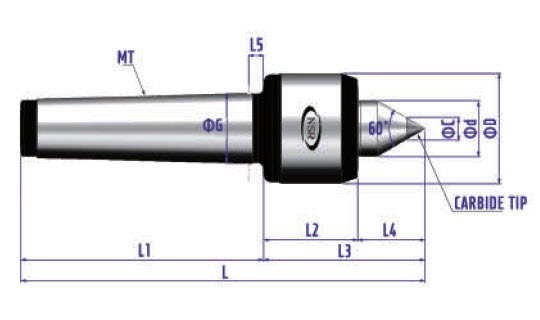

NSR-LPC TYPE
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1014014 | 4LPC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014015 | 5LPC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 800 | 3,800 | 0.003 |

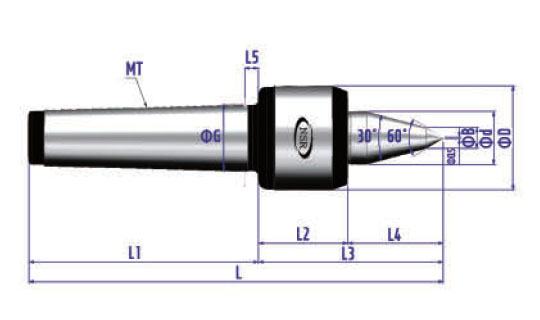

NSR-LPA TYPE
- 바이트 간섭 최소화
- 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦB | ||||||
| 1014024 | 4LPA | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014025 | 5LPA | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 500 | 3,800 | 0.003 |

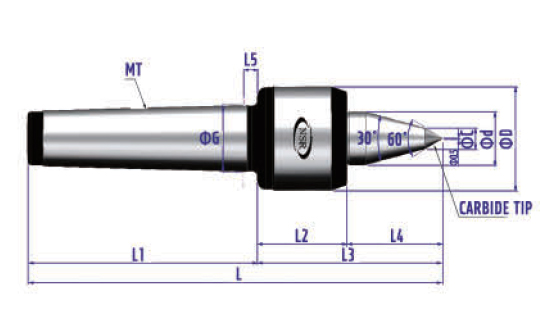

NSR-LPAC TYPE
- 바이트 간섭 최소화
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1014034 | 4LPAC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 10 | 500 | 5,000 | 0.003 |
| 1014035 | 4LPAC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 14 | 500 | 3,800 | 0.003 |

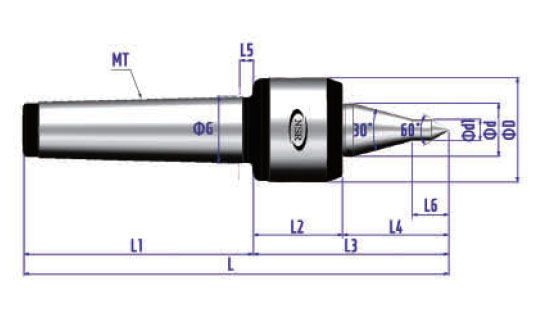

NSR-LPAL TYPE
- 바이트 간섭을 가장 최소화
- 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | Φd1 | ||||||
| 1014044 | 4LPAL | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 17 | 10 | 500 | 5,000 | 0.003 |
| 1014045 | 5LPAL | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 18 | 12 | 500 | 3,800 | 0.003 |

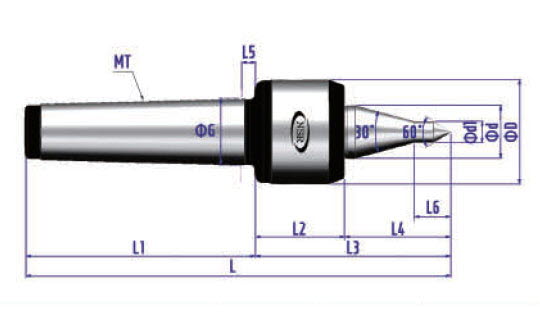

NSR-LPALC TYPE
- 바이트 간섭을 최소화
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
도
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | ΦC | ||||||
| 1001054 | 4LPALC | MT4 | 49 | 25 | 180 | 108 | 42 | 72 | 30 | 6.5 | 17 | 10 | 500 | 5,000 | 0.003 |
| 1001055 | 5LPALC | MT5 | 66 | 31.4 | 229 | 136 | 53 | 93 | 40 | 6.5 | 18 | 12 | 500 | 3,800 | 0.003 |
